海鯤HLD14070動柱龍門加工中心：重切削領域的精度標桿與定制專家260603

在風電裝備、船舶制造、工程機械等重型加工領域，14米級動柱龍門加工中心是破解超大超重工件加工難題的核心裝備。海鯤HLD14070動柱龍門加工中心依托山東機床產業集群的技術積淀，以“高剛性結構、透明化核心配置、定制化適配能力”為核心競爭力，在重切削穩定性與精度保持性上實現突破，成為眾多重型制造企業的優選設備。V:15163296288

一、結構筑基：雙時效工藝+有限元優化，筑牢重切削根基

重型工件加工對機床剛性的要求堪稱苛刻，海鯤HLD14070龍門銑床從床身設計到結構優化，全方位保障加工穩定性。床身采用高強度HT300合金鑄鐵整體樹脂砂鑄造，執行“三重時效處理”工藝——先經650℃高溫保溫12小時時效，自然冷卻后再進行300℃二次保溫8小時時效，最后通過振動時效處理，使殘余應力釋放率達95%以上，從源頭杜絕機身變形。

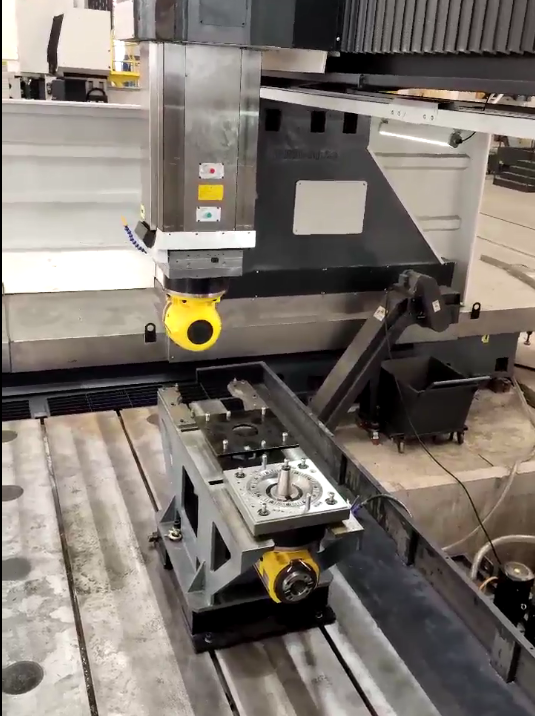

基于FEM有限元優化設計，床身采用箱型結構+對稱式三角加強筋布局，受力均勻分散，搭配170噸的整機重量，形成穩固的受力體系�，F(xiàn)場實測顯示，14米長度內床身平整度誤差僅為0.02mm，重載銑削時振動微乎其微，為高精度加工提供堅實保障。每臺床身均配備**溯源編碼，可全程追蹤從澆注、熱處理到加工的全流程數據，品質可溯可查。龍門加工中心加工風電件

二、核心配置：透明化高端部件，兼顧性能與可靠性

海鯤HLD14070龍門加工中心堅持核心配置公開透明，全部采用行業知名品牌部件，可現場查驗型號與溯源信息，徹底規避參數虛標風險，同時兼顧重切削龍門銑床性能與長期運維便捷性。

1. 動力核心：大扭矩主軸適配重切削需求

搭載臺灣御成BT50主軸，功率達25kW，**扭矩180N·m，轉速范圍覆蓋10-3500r/min，低速時輸出充足扭矩，可輕松應對龍門銑床風電法蘭加工、船舶舵機支架龍門銑床加工等重型工件的重載銑削，切削量可達3mm時仍保持平穩運行。主軸支持中心出水系統，在加工高強度合金、模具鋼等難加工材料時，能有效降溫潤滑，延長刀具壽命30%以上。

2. 運動系統：長行程精準走位無偏差

X軸采用4條臺灣上銀重載滾柱線軌，搭配雙電機驅動+消隙機構，完美解決14米長行程運行的同步性問題，承載能力與運動精度雙在線。配合德國品牌雙螺母預緊滾珠絲杠，定位精度達±0.012mm/14m，重復定位精度穩定在±0.008mm以內，激光干涉儀檢測全程誤差可控。XYZ三軸行程分別達14000*7600*1500mm，工作臺承重可達15T/㎡，可適配超大尺寸工件的一體化龍門銑床加工。

3. 控制系統：智能操控保障精度穩定

HLD140-70		規? ?格
結構	床身	兩段式分體床身
	橫梁	75°斜軌道橫梁，預力放下垂機構
	立柱	45°抗沖擊立柱
	滑枕	環抱式，雙核心筒，內圓外方結構
工作臺	長×寬	14000×5800mm
	**載重	200000 kg
	T型槽	2824520橫向
加工范圍	X軸	14000 mm
	Y軸	7600 mm
	Z軸	1800 mm
	兩立柱間**寬度	7000 mm
	主軸端面至工作臺面距離	200～2000mm
速度	X/Y/Z切削進給量	1～6000 mm/min
	X快速進給速度	10m/min
	Y快速進給速度	10m/min
	Z快速進給速度	10m/min
主軸	轉速	80～3500 r/min
	規格	BT50-190mm強力主軸長鼻端
	功率	22/26KW
	速度	雙檔無級變速器
	冷卻	主軸兩水一汽

標配德國西門子828D高端數控系統，支持全閉環控制與熱補償功能，可實時抵消加工過程中的溫度變形影響，確保長時間連續加工的精度穩定性。系統操作界面友好，編程便捷，支持多工序聯動加工，實現“一次裝夾，多工序完工”，大幅減少工件搬運與裝夾時間，降低累積誤差。

三、性能優勢：定制化適配+高穩定性，賦能多行業場景

海鯤HLD14070龍門銑床以“定制化強、重切削穩定”為核心亮點，在多個重型加工場景中展現出**適配性。針對不同企業的加工需求，可免費預留萬能銑頭接口，后期無需大幅改動設備即可加裝，拓展復雜曲面龍門銑床加工能力，滿足風電輪轂龍門銑床加工、工程機械底盤龍門銑床加工等異形件的加工需求。

在實際應用中，青島某風電設備廠采用該機型加工風電輪轂龍門銑床加工，連續運行8000小時無故障，加工合格率從70%提升至98%，充分印證其MTBF（平均無故障時間）超6000小時的可靠性。帶料試切數據顯示，重載銑削后加工面粗糙度達Ra1.6μm，復雜異形件一次成型率高，完全滿足風電、船舶等行業的高精度加工標準。

四、服務保障：本地化高效響應，降低運維成本

重型設備的售后服務直接影響生產效率，海鯤在山東設立多個服務網點，配備專業大型設備維修團隊與備件倉庫，承諾“2小時響應、24小時到場、48小時解決一般故障”，為連續生產企業筑牢保障防線。曾有風電企業因主軸突發小故障，海鯤售后工程師2小時內到場，24小時內完成修復，**限度減少停機損失。

同時提供全方位配套服務，包括上門安裝調試、免費技術培訓、核心部件2年質保及終身維護，每年定期開展設備精度檢測與保養服務。依托山東機床產業核心集群優勢，海鯤整合產業鏈資源，在保障設備品質的同時，降低了備件采購與物流成本，為用戶提供高性價比的整體解決方案。

五、總結：重切削場景的優選之選

海鯤HLD14070動柱龍門加工中心憑借扎實的結構工藝、透明化高端配置、靈活的定制能力與高效的本地化服務，精準擊中重型制造企業對“穩定性、精度、經濟性”的核心需求。相較于進口設備，其采購成本僅為同類產品的60%，維護成本降低50%，在風電、船舶、工程機械等領域，成為替代進口、提升加工效率的實力之選。無論是批量生產還是個性化定制加工，海鯤HLD14070都能以穩定的性能與專業的服務，為企業賦能增效。
